Membranventile
Die Alfa Laval Membranventile sind aseptische Inline-Ventile zum Unterbrechen, Umleiten und/oder Regeln des Flüssigkeitsdurchflusses durch hygienische, hochreine und aseptische Produktionslinien. Diese kompakten, leichten Ventile werden manuell oder pneumatisch betätigt und lassen sich einfach konfigurieren, um nahezu allen Prozessanforderungen gerecht zu werden, einschließlich steriler und ultrahygienischer Prozesse für Biotech- und Pharmaanwendungen.
Alfa Laval Membranventile
Alfa Laval Membranventile sind aseptische Inline-Ventile zum Absperren, Umleiten und/oder Regulieren des Flüssigkeitsstroms in hygienischen, hochreinen und aseptischen Prozessleitungen. Die kompakten, leichten Ventile lassen sich manuell oder pneumatisch betätigen und sind einfach an nahezu jede Prozessanforderung anpassbar, einschließlich steriler und ultrahygienischer Prozesse für biotechnologische und pharmazeutische Anwendungen.
Bewährte, leistungsstarke Membranventile für anspruchsvolle aseptische Prozesse
- Dank hermetischer Konstruktion und aseptischer Membrantechnologie werden hochwertige, kontaminationsfreie Produkte gewährleistet.
- Sparen Sie Zeit und Geld mit kompakten, leichten und einfach zu installierenden Ventilen – von Zweiwegeventilen bis hin zu kundenspezifischen Ventilgruppen.
- Steigern Sie die Leistung mit speziell entwickelten Ventilen mit minimalen Toträumen und maximaler Entleerungs- und Reinigungsfähigkeit.
- Steigern Sie Leistung und Zuverlässigkeit bei gleichzeitiger Reduzierung von Ausfallzeiten durch optimierte Ventile und die Verwendung hochwertiger und langlebiger Materialien.
- Vereinfachen Sie Qualifizierungs- und Änderungskontrollverfahren mit dem Alfa Laval Q-doc Dokumentationspaket für die vollständige Rückverfolgbarkeit aller produktberührenden Teile.
Mit Alfa Laval Membranventilen erzielen Sie kontaminationsfreie Ergebnisse in allen hygienischen und hochreinen Branchen, einschließlich der Lebensmittel-, Körperpflege-, Biotechnologie- und Pharmaindustrie.
Konzipieren Sie maßgeschneiderte Zweiwege- oder Mehrwege-Membranventile, die exakt Ihren Anforderungen entsprechen. Die Auswahl ist einfach, flexibel und unkompliziert. Alle hochwertigen, ATEX-konformen Komponenten sind kompatibel und so konstruiert, dass Produktqualität, Prozesseffizienz, Zuverlässigkeit und Wirtschaftlichkeit gewährleistet sind.
Wählen Sie aus harten und weichen Membranen, verschiedenen Ventilkörpern, pneumatischen Stellantrieben oder Handgriffen, Membranmaterialien, Anschlüssen sowie verschiedenen Oberflächenausführungen und Materialien, einschließlich korrosionsbeständiger Legierungen. Ergänzen Sie das System anschließend mit den passenden Sensor- und Steuereinheiten für Ihre spezifischen Prozessanforderungen.
Wie funktioniert ein Membranventil?
Die Membranventile von Alfa Laval verfügen über zwei Betriebsarten: manuelle Betätigung mittels eines Hebels und automatische Betätigung mittels eines pneumatischen Stellantriebs.
Für den manuellen Betrieb drehen Sie einfach den Griff, um den Kompressor anzuheben. Dadurch bewegt sich die Membran vom Überlauf des Ventilkörpers weg und das Ventil öffnet sich. Durch Drehen des Griffs in die entgegengesetzte Richtung wird der Kompressor nach unten auf die Membran gedrückt, wodurch diese gegen den Überlauf des Ventilkörpers gepresst und das Ventil geschlossen wird.
Für den automatischen Betrieb steuert ein pneumatischer Aktor die axiale Bewegung eines Kolbens und öffnet oder schließt so das Ventil je nach Funktion des Aktors.
Alfa Laval Unique DV-ST UltraPure
Die einzigartigen DV-ST UltraPure Membranventile von Alfa Laval sind die optimale Wahl für die Pharma- und Biotech-Industrie sowie für andere hygieneintensive Prozesse. Die kompakten und leichten Ventile bestehen aus verschiedenen Basiskomponenten wie Ventilkörpern, Membranen, Stellantrieben und Griffen. Dank der vielfältigen Konfigurationsmöglichkeiten können Sie die Ventile exakt an die Anforderungen Ihrer Prozesse anpassen.
Wichtigste Vorteile
- Hochwertige Ventilkörper, bewährte Membranen, zuverlässige Stellantriebe
- Kompaktes, leichtes und hygienisches Design – hochwertige Ventilkörper und Oberflächen mit niedriger Rauheit (Ra)
- Reduziertes Kontaminationsrisiko – vollständig dokumentiert, für aseptische Arbeitsabläufe geeignet, mit einem standardmäßigen Ventilkörper aus niedrigferritischem Material (optionaler Ventilkörper aus hochlegiertem Material)
- Zuverlässige, langlebige Membran – erhältlich in Hochleistungs-EPDM für den Dauerbetrieb mit Dampf bei Temperaturen bis zu 150 °C
- Flexible, universell einsetzbare Edelstahl-Stellantriebe sind in schlanken und Hochdruckausführungen erhältlich und werden mit einer fünfjährigen Garantie abgedeckt.
- Einfache Installation, Validierung und Qualifizierung dank des umfassenden Dokumentationspakets Alfa Laval Q-doc und des Servicepartnernetzwerks
Das einzigartige DV-ST UltraPure Membranventil ist für pneumatische oder manuelle Betätigung erhältlich. Bei pneumatischer Betätigung werden die Ventile durch Stellantriebe gesteuert, die je nach Ventilgröße, Membranmaterial (EPDM, PTFE/EPDM und TFM/PTFE) und gewähltem Stellantrieb bei Produktdrücken bis zu 10 bar arbeiten.
Bei manueller Betätigung werden die Membranventile durch Drehen eines am Ventilschaft befestigten Griffs gesteuert. Der Griff verfügt über einen standardmäßigen Überdruckschutz, um die Lebensdauer der Membran zu verlängern. Alle Stahlteile bestehen je nach Grifftyp aus Edelstahl oder Verbundwerkstoff.

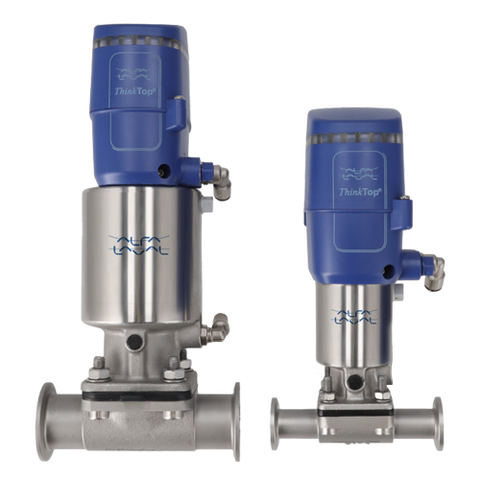

Aktuatoren für beengte Platzverhältnisse und hohen Druck
Einzigartiges DV-ST UltraPure Slim (SS/SL)
- Geeignet für normale Produktdrücke bis zu 10 bar
- Schlank und kompakt für beengte Platzverhältnisse und optimale Abflusswinkel.
- Optionaler Hubbegrenzer zur Durchflussregelung
Einzigartiger DV-ST UltraPure Hochdruck (SS/HP)
- Verträgt hohe Produktdrücke bis zu 10 bar (Δ=0%)
- Robustes Design für anspruchsvolle Systeme
- Erhältlich in den Ausführungen NC, NO, A/A und ATEX.
Einzigartige DV-ST UltraPure-Ventiltechnologie
Die Unique DV-ST-Ventilreihe ist serienmäßig in Premiumqualität gefertigt und verfügt über Ventilkörper mit niedrigem Deltaferritgehalt und definiertem Schwefelgehalt in allen Schmiede- und Blockventilen. Zweiwegeventile werden aus einem einzigen Block geschmiedet. T- und Tankauslassventile werden aus einem einzigen Block gefertigt. Hygienische Membranventile sind in verschiedenen Ausführungen und Materialien erhältlich.
Alle Membranen sind FDA/USP-klassifiziert, TSE/ADI-konform und mit Aushärtungsdaten und Rückverfolgbarkeit versehen. Zu den kompatiblen Sensor- und Steuergeräten gehören Steuereinheiten, Positionsanzeigen, Hubbegrenzer und Ventilstellungsregler.
Service und Zuverlässigkeit
Die Membranventile werden mit Alfa Laval Q-doc geliefert, einem umfassenden Dokumentationspaket, das vollständige Transparenz der Lieferkette gewährleistet. Q-doc erleichtert Qualifizierungs-, Validierungs- und Änderungskontrollverfahren und unterstützt so eine reibungslose Implementierung und die Einhaltung regulatorischer Vorgaben in pharmazeutischen und biotechnologischen Anwendungen.
Wie funktioniert das Unique DV-ST UltraPure?
Das Standardmodell Unique DV-ST UltraPure besteht aus einem Ventilkörper, einer Membran und einem Griff oder Betätigungselement. Durch Drehen des Griffs wird der Kompressor gegen die Membran gedrückt, um das Ventil abzudichten. Pneumatische Versionen verwenden ein Betätigungselement aus Edelstahl, um die axiale Bewegung des Kolbens zu steuern.
Sowohl Slim- als auch Hochdruck-Stellantriebe sind in den Ausführungen „normal geschlossen“ (NC), „normal geöffnet“ (NO), „Luft/Luft“ (A/A) und als ATEX-zertifizierte Versionen für explosionsgefährdete Bereiche erhältlich.
