Drehschieberventile
Unsere Drehschieberventile eignen sich für Anwendungen mit großen Partikeln, hoher Viskosität oder strengen Anforderungen, bei denen der Druckverlust minimiert werden muss. Die Reihe der Drehschieberventile wurde für Anwendungen in der Lebensmittel-, Chemie-, Pharmaindustrie und anderen Branchen mit hohen Hygieneanforderungen entwickelt.
Alfa Laval Absperrventile
Die hygienischen Dreiwegeventile von Alfa Laval leiten den Durchfluss von hochviskosen Produkten, Produkten mit großen Partikeln oder solchen, bei denen strenge Anforderungen an den Druckverlust gestellt werden, um. Die kompakten, zuverlässigen und druckstoßfesten Ventile lassen sich manuell oder automatisch (pneumatisch) betreiben. Sie sind für den Einsatz in der Lebensmittel-, Chemie-, Pharma- und anderen Branchen mit hohen Anforderungen an Prozess- und Produkthygiene konzipiert.
Vorteile
- Einfache, unkomplizierte Inline-Dreiwegeventile, die problemlos hochviskose Flüssigkeiten, partikelhaltige Flüssigkeiten oder solche mit minimalem Druckverlust umleiten können.
- Der geringe Durchflusswiderstand ermöglicht es viskosen Flüssigkeiten und Flüssigkeiten, die Partikel enthalten, problemlos durch die Ventile zu fließen.
- Das einfache, unkomplizierte und hygienische Design lässt sich problemlos in verschiedene Rohrleitungen und Systeme integrieren.
- Langlebig, einfach zu bedienen und zu warten dank weniger hochwertiger Komponenten und beweglicher Teile
- Einfache, dreifache Produktführung bei Verwendung mit manuellen Griffen oder flexiblen, einfach auswählbaren pneumatischen Aktuatoren.
- Kompakte, praktische und platzsparende Dreiwegeventile
Steigern Sie Ihre Betriebszeit mit Alfa Laval Absperrventilen, indem Sie Ihre viskosen Flüssigkeiten und Flüssigkeiten mit Partikeln mit minimalen Druckverlusten einfach und bequem leiten.
Diese Ventile wurden für einfache Verlegung, hohe Hygiene, geringen Wartungsaufwand und sicheren Betrieb entwickelt und erfüllen die Anforderungen an einen problemlosen Durchfluss von Flüssigkeiten durch hygienische Verarbeitungssysteme sowie an eine einfache, bequeme und gründliche Reinigung vor Ort (CIP).
Konstruktions- und Funktionsprinzipien
Wie funktionieren Absperrventile?
Die Alfa Laval-Absperrventile bestehen aus einem starren Gehäuse mit einer zylindrischen Innenbohrung, einem PTFE-Absperrventil und drei Anschlüssen für Rohrleitungen. Die beiden Deckel verfügen über Führungsringe für eine Innenwelle, die das Absperrventil stützt und positioniert.
Die Ventile werden entweder manuell über Edelstahlgriffe oder automatisch mittels Druckluft und pneumatischen Aktuatoren betätigt. Ein Federsystem presst den Verschluss gegen die zylindrische Innenfläche des Ventilkörpers und gewährleistet so absolute Dichtheit.
Manuell betätigte Ventile können mit seitlich angebrachten Anzeigeeinheiten ausgestattet werden. Der Ventilantrieb ist in zwei Ausführungen erhältlich: als einfachwirkender oder als doppeltwirkender Antrieb. Er besteht aus einem Zylindersystem und einem oder zwei Hauptkolben, die über eine Zahnstange miteinander verbunden sind. Diese Zahnstange greift in ein Zahnrad auf der Ventilwelle ein.

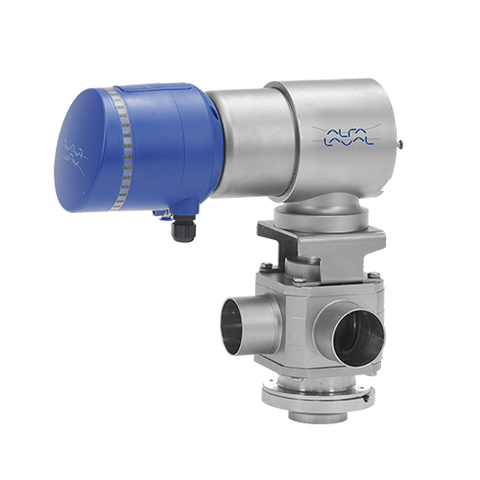

Der pneumatische Stellantrieb von automatisierten Ventilen kann mit einer Alfa Laval ThinkTop® V50 oder V70 Steuereinheit oder einer seitlich installierten Alfa Laval Anzeigeeinheit zur Fernanzeige der Ventilposition ausgestattet werden.
Alfa Laval Koltek Ventile
Mit dem Alfa Laval Koltek-Ventil steuern Sie den Durchfluss hochviskoser Produkte oder solcher mit großen Partikeln. Dieses kompakte und hygienische Umschaltventil leitet Prozessflüssigkeiten um und gewährleistet dabei minimalen Druckverlust und maximale Hygiene. Es ist zudem wartungsfreundlich, selbst bei direktem Einbau in eine Rohrleitung.
Vorteile
- Steigern Sie die Produktivität durch zuverlässige Durchflussregelung von hochviskosen und partikelhaltigen Flüssigkeiten.
- Steigern Sie Produktivität und Prozesshygiene durch geringen Druckverlust und optimierte Innenkonturen, die einen kontinuierlichen Inline-Flow gewährleisten.
- Optimale Durchflussrate und höhere Prozesseffizienz durch effektive Handhabung hochviskoser Flüssigkeiten erzielen.
- Erhöhen Sie die Flexibilität der Leitungsführung durch den Einsatz eines Dreiwege-Inline-Ventils
- Förderung des leichten Fließens und höherer Ausbeuten von hochviskosen Prozessflüssigkeiten und Prozessflüssigkeiten mit großen Partikeln
- Gewährleisten Sie die Prozesshygiene und reduzieren Sie Produktverluste durch vollständige Entleerung, wenn das installierte Ventil einen Anschluss in vertikaler (unterer) Position aufweist.
Optimiert für anspruchsvolle Anwendungen
Lassen Sie hochviskose Flüssigkeiten und Flüssigkeiten mit großen Partikeln mühelos durch Ihre Prozessanlagen fließen. Das Alfa Laval Koltek-Ventil ist ein Umschaltventil aus Edelstahl, das in der Prozessindustrie mit strengen Anforderungen an Hygiene und Leistung eingesetzt wird.
Flexibles Design und breite Branchenanwendung
Das auch als MH Koltek-Absperrventil bekannte flexible Dreiwegeventil ermöglicht eine einfache Durchflussumleitung in Rohrleitungen. Es ist bedienerfreundlich, wartungsarm und lässt sich problemlos von manuellem auf automatisierten Betrieb umrüsten. Es findet breite Anwendung in der Lebensmittel-, Getränke-, Chemie-, Körperpflege- und Pharmaindustrie.
